バランスWiiボードとPCで重心動揺計を作る 1

~PCとバランスWiiボードをBlueToothでつなげる~

これは旅モノのブログですが、全く関係ないものを備忘録としてアップします。

バランスWiiボードとPCで重心動揺計を作るための手順を記します。

重心動揺ってナニ?、それをどう使うの?というのは置いといて・・・

用意するもの

  • PC(EXCEL2003以降必須)
  • BlueToothアダプター
  • バランスWiiボード(WiiFitのソフトは必要なし)


ウチのPCはDynabook Windows7storter









BSHSBD05BK
BlueTooth(無線でPCと外部機器をつなぐアンテナみたいなもの)は

BUFFALO社製

Bluetooth®3.0+EDR対応 USBアダプター(class1)

定価¥2,226(税込)がヤマダ電機で¥980くらいだった。(最新ではないし、最小でもないから安かった)





バランスWiiボード

バランスWiiボードは任天堂のゲームWiiFitで使うボード。
ソフトとボードで定価¥8,800





ウチは中古屋でセットで¥2,100で買ったが、ボードだけで¥900というものもあった。



BlueToothをパソコンに接続する BlueTooth接続とボードの接続には30分はかかる。



説明書をよく読み、(←これが苦手なのよね、字は少ないないんだけどね)
PCのUSBポートにBlueToothアダプターを差し込む。


「コントロールパネル」
-「ハードウェアとサウンド」
-「デバイスとプリンター 」で
「不明なデバイス」とされた。
デバイスを自動読み込みする。
BlueTooth機器と認識した。
BlueTooth付属のミニCDを挿入すると自動再生されるので、














「autorun.exeを実行」をクリック。


 セットアップが始まり、言語選択でデフォルトの
「日本語」
「OK」をクリック。
 BlueToothのセットアップウィザードが始まる。
使用許諾契約書の
「同意する」 にチェックし、
「次へ」をクリック。
 インストール先を変える必要がなければ
「次へ」をクリック。












追加タスクの選択で必要があればチェックし
「次へ」をクリック。

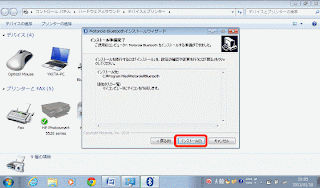

インストール準備完了
「インストール」をクリック。




 BlueToothセットアップの完了。

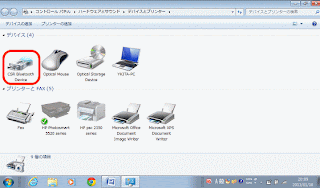

BlueToothアダプターとして認識された。

パチパチパチパチ。










これでBlueTooth機器が使えるようになった。
さて、次行ってみよう!

BlueToothにバランスWiiボードを認識させる


画面右下の「隠れているインジケーターを表示」
BlueToothのアイコンをダブルクリックか











右クリックする。







My BlueToothの画面が開く。












この状態では何もBlueTooth機器を接続していないので
「範囲内にBlueToothデバイスが見つかりません。F5またはRefreshボタンを押して検索してください。」と表示される。

もし、ヘッドフォンなど他のBlueTooth機器があれば接続できるか試すことをおすすめします。
バランスWiiボードが無事接続されても、本当に接続できてるのか確かめる「すべ」がまだないので。

やっとバランスWiiボードの出番。

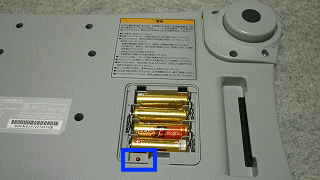

バランスWiiボードをひっくり返し、電池ケースのふたを取ると赤いボタンがある。

これを押す。

(ふたはしばらく開けっぱにしておいたほうがあとの作業が楽。)








すると電源ボタンが


チカチカ点滅する。
 My BlueToothの画面のままで、点滅しているうちに(すぐ消える)、PCのF5ボタンを押す。


すると、
Nintendo RVL-WBC-01が認識される。

おー、パチパチパチ。

そのアイコンをダブルクリックする。
コントローラと認識されたので「接続」をクリックする。











このときに電源ボタンが点滅していないとうまく接続できないかもしれない。
そのときはまた電池ケースのボタンを押して点滅しているうちに「接続」をクリック。

デバイスドライバーが読み込まれる。

何かがうまくいかないと
「デバイスへの接続に失敗」
と表示されヘコむ。










そんなときはまた電池ケースのボタンを押して点滅しているうちに「接続」をクリック。

うまくいくとステータスが
「接続済み」になる。

おー、パチパチパチ。









バランスWiiボードは「切断」ボタンをクリックするまで、ずっとチカチカ点滅している。

この段階では、PCとバランスWiiボードが接続できただけで、ボードの上に乗っても、PCにもボードにも何も反応はない。

PC内部では何かしているのでしょうが、まだ出力する「すべ」を与えていないから。

次回は、PCにその「すべ」を与えます。
